Jakie są zalety form siwych z wieloma komorami?

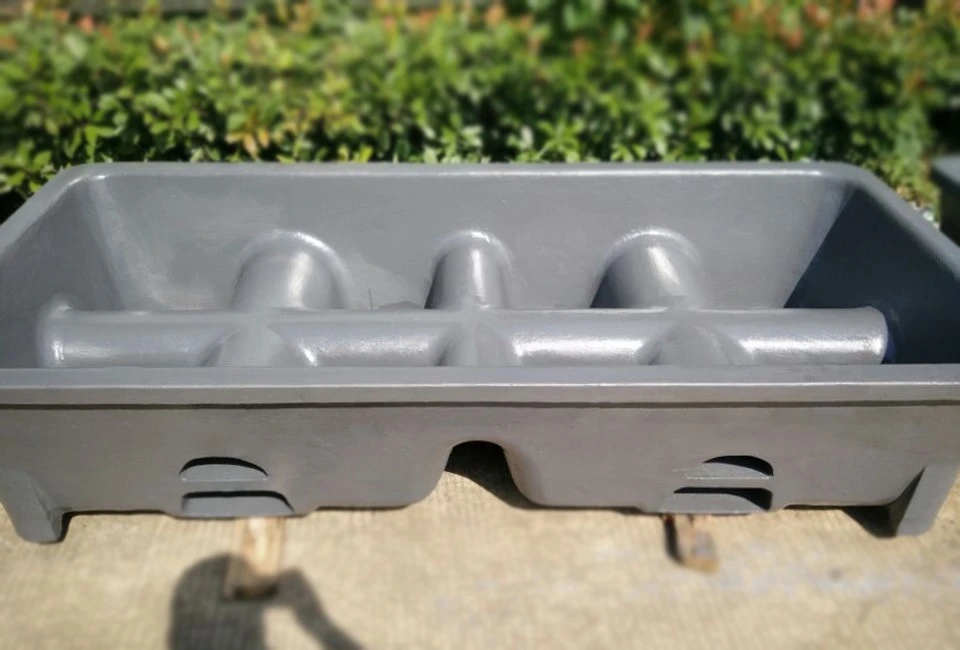

Projekt pleśnie siać z wieloma komoramiuwzględnia optymalizację przepływu wody aluminiowej, aby zapewnić równomierność podczas napełniania i chłodzenia oraz wytwarzać wysokiej jakości bloki aluminiowe. Każda komora ma otwór zasilający i wylotowy, co skraca czas chłodzenia aluminiowej wody podczas płynnej pracy, a formy lochy z wieloma komorami mogą jednocześnie przetwarzać wiele aluminiowych bloków wodnych, skracając czas produkcji i zapotrzebowanie na zasoby ludzkie, co przynosi znaczne korzyści ekonomiczne do odlewni. Następnie porozmawiamy o zaletach form wielokomorowych.

Forma wielogniazdowa jest wyspecjalizowanym typem formy, która zawiera dwa lub więcej odcisków pleśni w osłonie i oporze. Oto opis sposobu, w jaki aSiać pleśnie z wieloma komoramiPracuje:

Wiele wycisków pleśni:W odróżnieniu od form jednojajowych, które wytwarzają jeden występ na kształt, wielogniazdowa forma macior ma kilka wycisków kształtów zorganizowanych w określony projekt. Konstrukcja ta przyspiesza dyspergowanie pomiędzy wnękami, biorąc pod uwagę efektywne wykorzystanie pomieszczenia i ograniczając ogólny rozmiar formy.

Jednolity system karmienia:Aby zapewnić spójny przepływ metalu do każdej wnęki, zastosowano pojedynczy system wlewu i wlewu do zasilania wszystkich wnęk formy. Wlew wypełnia się jako główny kanał, przez który ciekły metal dostaje się do formy, podczas gdy sprinterzy dopasowują metal do każdego pojedynczego wgłębienia.

Dystrybucja metalu:Wpusty, czyli małe otwory prowadzące do każdej wnęki, są strategicznie rozmieszczone w celu równomiernego rozprowadzania stopionego metalu we wszystkich wyciskach formy. Zapewnia to równomierne wypełnienie każdej wnęki, co zapewnia stałą jakość odlewu.

Prawidłowa wentylacja:W przypadku pleśni z wieloma komorami istotna jest zadowalająca wentylacja, umożliwiająca ucieczkę gazów ze wszystkich obszarów pleśni. Odpowiednio zaprojektowane odpowietrzniki pozwalają zapobiegać defektom takim jak porowatość gazowa i zapewniają jakość odlewów.

Wydajna ekstrakcja:Kiedy metal stwardnieje i system wystający jest gotowy, odlewy są wyjmowane z formy. W niektórych operacjach produkcyjnych proces ten jest zautomatyzowany i wykorzystuje maszyny lub roboty do skutecznego usuwania odlewów z formy.

Stosując formy matrycowe z wieloma komorami, producenci mogą znacznie zwiększyć produktywność, wytwarzając odlewy o różnej jakości w jednym cyklu odlewania. Zastosowanie równomiernego systemu podawania, prawidłowego rozprowadzania metalu i skutecznego odpowietrzania zapewnia stałą jakość odlewu we wszystkich gniazdach.

Podstawową zaletą stosowania form wielogniazdowych jest ogromny wzrost wydajności, a wyniki wyglądają inaczej w porównaniu z formami jednogniazdowymi. Oto najważniejsze zalety produktywnościSiać pleśnie z wieloma komorami:

Zwiększona wydajność:Formy wielogniazdowe uwzględniają jednoczesne tworzenie różnych odlewów w jednej formie, co powoduje znaczny wzrost wydajności. Na przykład 4-forma gniazdowa może prawdopodobnie wytworzyć czterokrotną liczbę odlewów w porównaniu z formą jednogniazdową, przy podobnym czasie obsługi i podobnym nakładzie pracy.

Skrócony czas formowania:Przy jednoczesnym wypełnianiu wielu gniazd, ogólny czas przycinania na jeden występ ulega skróceniu w formach wielogniazdowych. Ta poprawa wydajności przyczynia się do skrócenia czasów cykli i zwiększenia wydajności produkcji.

Zoptymalizowany czas pieca do topienia:Formy wielogniazdowe pomagają zminimalizować czas potrzebny do topienia metalu w piecu na wyprodukowaną sztukę. Możliwość odlewania kilku części w jednym cyklu skutkuje bardziej efektywnym wykorzystaniem urządzeń do topienia i zasobów energii.

Zmniejszona praca wykończeniowa:Produkując wiele odlewów w jednej formie, formy wielogniazdowe zmniejszają ilość pracy wykończeniowej wymaganej na część. Prowadzi to do oszczędności kosztów pracy i usprawnia etap obróbki po odlewaniu.

Przyspieszona amortyzacja kosztów wzoru:Większy wolumen produkcji osiągalny w przypadku form wielogniazdowych pozwala na szybszą amortyzację kosztów modelu przy większej liczbie odlewów. Ta korzyść w zakresie efektywności kosztowej zwiększa ogólną rentowność operacji odlewniczych.

Możliwość produkcji masowej:Formy wielogniazdowe są odpowiednie do tworzenia dużych serii, gdzie kluczowy jest szybki wynik. Zdolność do wydajnej produkcji odlewów o różnej jakości w bardziej ograniczonych okresach czasu umożliwia producentom produktywne i rzeczywiste zaspokajanie potrzeb.

Podsumowując, zastosowanie form wielogniazdowych zapewnia znaczne korzyści w zakresie produktywności, w tym zwiększoną wydajność, skrócony czas formowania, zoptymalizowane wykorzystanie pieca, mniejsze nakłady pracy wykończeniowej, przyspieszony zwrot kosztów modelu i zwiększone możliwości produkcji masowej. Te zalety sprawiają, że formy wielogniazdowe są cennym atutem zwiększającym wydajność i konkurencyjność w operacjach odlewniczych.

Pomyślne wdrożenie form loch z wieloma komorami opiera się na skrupulatnych rozważaniach projektowych, aby zmaksymalizować ich zalety. Oto kluczowe elementy planu, które należy wziąć pod uwagę:

Zrównoważone ścieżki przepływu i dobór wielkości wlotu:Kluczowe znaczenie ma ustalenie zrównoważonych ścieżek przepływu i wlotów o odpowiedniej wielkości, aby zapobiec przedwczesnemu zamarzaniu stopionego metalu we wnękach. Zapewnia to równomierne wypełnienie wszystkich wycisków i zapobiega defektom w postaci niekompletnych odlewów.

Odpowiednie otwory wentylacyjne dla gazów:Należy zastosować odpowiednie rozwiązania wentylacyjne, aby ułatwić ucieczkę gazów ze wszystkich wycisków. Solidne odpowietrzanie zapobiega ulatnianiu się gazów, takim jak porowatość, i gwarantuje niezawodność odlewów w każdym zagłębieniu.

Strategiczne rozmieszczenie pionów i agregatów chłodniczych:Piony i agregaty chłodnicze powinny być rozmieszczone strategicznie, aby skutecznie zasilać wszystkie wgłębienia, sprzyjając spójnemu zestalaniu i zmniejszając prawdopodobieństwo wystąpienia defektów związanych ze skurczem. Zapewnia to równomierne chłodzenie i zestalanie wszystkich wycisków formy.

Zwiększona sztywność:Formy wielogniazdowe należy projektować z większą sztywnością, aby wytrzymać naprężenia wywierane przez ciekły metal na różnych frontach. Ta podstawowa niezawodność ma fundamentalne znaczenie dla dotrzymania szacunku formy podczas projektowania systemu.

Uwzględnianie większych odkształceń skurczowych:Plan powinien uwzględniać wyższe naprężenia skurczowe wynikające z różnych problematycznych obszarów wewnątrz formy. Uwzględniając te zmienne, można złagodzić ryzyko ucieczek związanych ze skurczem, takich jak pęknięcia lub skręcenia.

Standaryzowane wyświetlenia zapewniające spójność jakości:Standaryzacja wycisków we wszystkich ubytkach zapewnia stałą jakość odlewów. Obejmuje to utrzymanie spójnych wymiarów, wykończenia powierzchni i innych krytycznych cech.

Czyste linie podziału do oddzielania form:Zaprojektowanie prostych linii podziału ułatwia czyste rozdzielenie połówek formy podczas wyciągania odlewów. Upraszcza to proces wyjmowania z formy i przyczynia się do ogólnej wydajności.

Przemyślany i dokładny projekt jest niezbędny, aby zapewnić produkcję odlewów dźwiękowych w każdej wnęce bez wad. Korzystanie z zaawansowanych narzędzi do symulacji i modelowania może pomóc w optymalizacji układu i konfiguracjiSiać pleśnie z wieloma komorami, co ostatecznie przyczyni się do ich pomyślnego wdrożenia i wydajności.

Chociaż formy wielogniazdowe oferują krytyczne zalety, towarzyszą im również określone przeszkody, o których należy pamiętać:

Większa złożoność projektu:Jednym z ograniczeń w przypadku pleśni wielogniazdowych jest większa złożoność planowania wlewów, wentylacji i dbania o ramy dla wielu jam. Zapewnienie równomiernego przepływu i krzepnięcia metalu we wszystkich wnękach wymaga starannej inżynierii i skrupulatnych rozważań projektowych.

Wyższe wskaźniki defektów:Zakładając, że jakikolwiek segment formy jest niedostatecznie wypełniony lub niedostatecznie napełniony podczas projektowania systemu, może to spowodować wyższy wskaźnik niedoskonałości w tworzonych częściach. Utrzymywanie niezawodnego napełniania i utwardzania we wszystkich wgłębieniach ma fundamentalne znaczenie, aby uniknąć niedoskonałości, takich jak skurcz, porowatość lub wadliwe odlewy.

Koszty większego oprzyrządowania:Tworzenie form wielogniazdowych regularnie obejmuje większe narzędzia i formy, co może wiązać się z wyższymi kosztami montażu w porównaniu z formami jednogniazdowymi. Podstawowe zainteresowanie narzędziami i sprzętem może być znaczące i wpływać na ogólny koszt tworzenia.

Trudność w wytwarzaniu różnorodnych odlewów:Formy wielogniazdowe mogą wiązać się z wyzwaniami związanymi z jednoczesnym wytwarzaniem różnorodnych odlewów w każdej wnęce. Ograniczenia projektowe i wymagania dotyczące jednolitości wszystkich wnęk mogą ograniczać elastyczność tworzenia różnorodnych części w ramach tej samej formy.

Potencjał nierównowagi termicznej:Ciepła, nieregularna charakterystyka wewnątrz form wielogniazdowych może powodować nierówne chłodzenie i twardnienie ciekłego metalu, powodując obciążenia wewnętrzne i błędy warstwowe w odlewach. Nadzorowanie ciepłych elementów w różnych segmentach stanowi krytyczny test.

Ograniczenia dotyczące rozmiaru i wagi:Formy wielogniazdowe mogą mieć ograniczenia dotyczące rozmiaru i wagi zagadkowych części, które można skutecznie wykonać. Duże, skomplikowane komponenty mogą stwarzać wyzwania w zakresie projektowania formy, przepływu materiału i integralności strukturalnej w wielu gniazdach.

Kontrola właściwości metalu:Zagwarantowanie stałych właściwości metalu, takich jak temperatura, organizacja i właściwości mechaniczne, we wszystkich segmentach formy wielogniazdowej może stanowić wyzwanie. Różnice we właściwościach metali mogą mieć wpływ na jakość i wykonanie odlewów.

Rozwiązanie tych ograniczeń wymaga dodatkowego wysiłku inżynieryjnego, skrupulatnej kontroli procesu i dokładnego rozważenia potrzeb produkcyjnych i projektów części. Ocena wykonalności i praktyczności stosowania form loch wielogniazdowych jest niezbędna, aby zmaksymalizować korzyści z nich płynące, jednocześnie łagodząc potencjalne wyzwania i ograniczenia.

W przypadku średnich i dużych wielkości produkcji,Siać pleśnie z wieloma komoramiznacznie zwiększyć produktywność i efektywność. Projektanci muszą jednak wziąć pod uwagę złożoność równoważenia wielu wrażeń i łagodzenia potencjalnych defektów poprzez symulację i rygorystyczność. Po pomyślnym wdrożeniu formy wielogniazdowe przynoszą znaczne korzyści odlewniom, które chcą zwiększyć wydajność przy jednoczesnej redukcji kosztów. Jeśli chcesz dowiedzieć się więcej o naszych formach dla loch, skontaktuj się z nami pod adresemTechnologia@Huan-org.

Bibliografia:

Beeley, P. (2001). Technologia odlewnicza. Oksford, Boston: Butterworth-Heinemann.

Brązowy, JR (2000). Podręcznik odlewnika żelaza Foseco. Oksford, Boston: Butterworth-Heinemann.

Jain, PL (2009). Zasady technologii odlewnictwa. Nowe Delhi: Edukacja Tata McGraw-Hill.

Jones, S. (2002). Postępy w materiałach i procesach do formowania skorupowego. Transakcje Instytutu Inżynierów Okrętowych, 114(2), 77-83.

Kalpakjian, S. i Schmid, SR (2014). Inżynieria i technologia produkcji. Upper Saddle River, New Jersey: Pearson.
