Jako dostawca odlewów stalowych widziałem na własne oczy wpływ, jaki może mieć dobrze zoptymalizowany projekt na wydajność i opłacalność tych produktów. W tym poście podzielę się kilkoma wskazówkami, jak zoptymalizować projektowanie odlewów stalowych.
Zrozumienie podstaw projektowania odlewów stalowych
Zanim zagłębimy się w proces optymalizacji, ważne jest zrozumienie podstawowych zasad projektowania odlewów stalowych. Odlewanie stali to proces produkcyjny, podczas którego stopioną stal wlewa się do formy w celu uzyskania określonego kształtu. Projekt odlewu musi uwzględniać takie czynniki, jak przepływ roztopionej stali, wzorce krzepnięcia i właściwości mechaniczne wymagane dla produktu końcowego.
Jedną z pierwszych rzeczy, które należy wziąć pod uwagę, jest złożoność projektu. Zbyt skomplikowany projekt może prowadzić do problemów, takich jak niepełne wypełnienie formy, wnęki skurczowe i gorące pęknięcia. Z drugiej strony prosty i przemyślany projekt może poprawić jakość i obniżyć koszty.
Wybór materiału
Wybór materiału stalowego ma kluczowe znaczenie dla optymalizacji projektu. Różne rodzaje stali mają różne właściwości, w tym wytrzymałość, twardość i odporność na korozję. Na przykład, jeśli odlew będzie używany w środowisku o wysokiej temperaturze, możesz wybrać stop stali żaroodpornej.
Ważne jest również, aby wziąć pod uwagę dostępność i koszt materiału. Czasami nieco mniej idealny materiał może być lepszym wyborem, jeśli jest łatwo dostępny i tańszy. Jako dostawca mogę pomóc Ci ocenić różne opcje materiałowe w oparciu o Twoje specyficzne wymagania.
Projektowanie pod kątem produktywności
Projektowanie pod kątem produktywności (DFM) to kluczowa koncepcja optymalizacji projektów odlewów stalowych. Obejmuje to stworzenie projektu, który można łatwo wyprodukować przy minimalnych kosztach i czasie.
Jednym z aspektów DFM jest zastosowanie odpowiednich kątów pochylenia. Kąty pochylenia to skosy dodawane do pionowych ścian odlewu, aby umożliwić jego łatwe usunięcie z formy. Bez odpowiednich kątów pochylenia odlew może utknąć w formie, co prowadzi do uszkodzenia lub niespójności części.
Kolejnym ważnym czynnikiem DFM jest grubość ścianki. Jednolita grubość ścianki pomaga w równomiernym przepływie stopionej stali i zmniejsza ryzyko wystąpienia wad skurczowych. Należy w miarę możliwości unikać nagłych zmian grubości ścian.
Projekt bramek i pionów
Systemy wlewowe i pionowe odgrywają kluczową rolę w odlewaniu stali. System wlewowy kontroluje przepływ roztopionej stali do gniazda formy, podczas gdy pion zapewnia dodatkową ilość stopionego metalu, aby skompensować skurcz podczas krzepnięcia.
Dobrze zaprojektowany system wlewowy powinien zapewniać płynny i kontrolowany przepływ stali, zapobiegając turbulencjom i uwięzieniu powietrza. Rozmiar i kształt przewężek należy dokładnie obliczyć na podstawie rozmiaru i kształtu odlewu.
Podobnie, pion powinien być odpowiednio ustawiony i zwymiarowany, aby zasilać odlew podczas krzepnięcia. Jeśli nadstawka jest za mała lub znajduje się w niewłaściwym miejscu, w odlewie mogą powstać ubytki skurczowe.
Zawiera zaawansowaną technologię
W dzisiejszej erze cyfrowej mamy dostęp do wielu zaawansowanych technologii, które mogą znacznie pomóc w optymalizacji projektów odlewów stalowych. Oprogramowanie do projektowania wspomaganego komputerowo (CAD) umożliwia nam tworzenie szczegółowych modeli 3D odlewu, które można analizować pod kątem potencjalnych problemów przed właściwym procesem odlewania.
Oprogramowanie symulacyjne może przewidzieć przepływ roztopionej stali, wzorce krzepnięcia i powstawanie defektów. Korzystając z tych narzędzi, możemy wprowadzać zmiany w projekcie na wczesnym etapie procesu, redukując koszty i czas związany z próbami i błędami.
Rzeczywiste – światowe przykłady zoptymalizowanego projektu
Przyjrzyjmy się niektórym z naszych produktów, aby zobaczyć, jak te zasady optymalizacji sprawdzają się w praktyce. NaszStalowa miska na żużelzostał zaprojektowany z prostym i solidnym kształtem, charakteryzującym się jednolitą grubością ścianek, co zapewnia równomierną dystrybucję ciepła i zmniejszone punkty naprężeń. Taka konstrukcja nie tylko poprawia jakość zbierania żużlu, ale także wydłuża żywotność patelni.

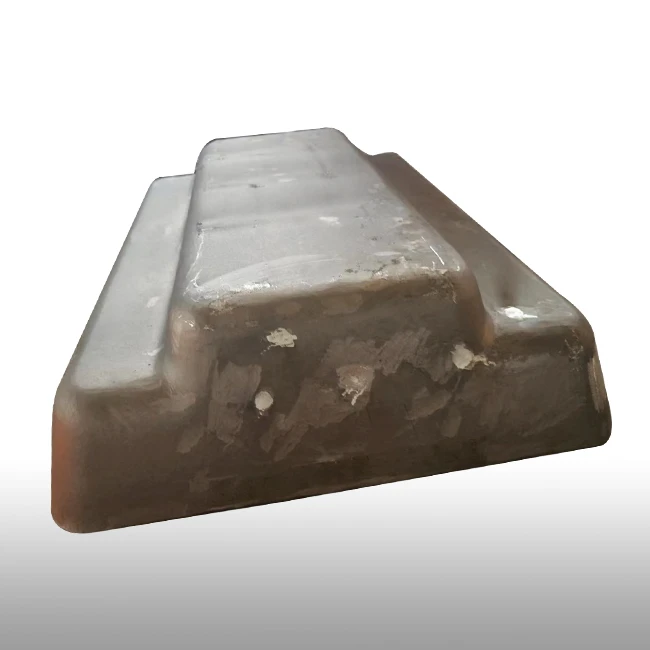

TheZgarniak do obróbki zgarów aluminiowychto kolejny przykład. Został zaprojektowany z uwzględnieniem odpowiednich kątów pochylenia i dobrze przemyślanego systemu wlewowego, aby zapewnić płynny proces odlewania i wysoką jakość produktu końcowego. NaszSiać pleśnie z wieloma komoramizostały zaprojektowane z myślą o wydajnej produkcji, z jednolitą grubością ścianek we wszystkich komorach oraz strategicznym rozmieszczeniem bramek i pionów.
Kontrola jakości i iteracja
Optymalizacja konstrukcji odlewów stalowych nie jest procesem jednorazowym. Kontrola jakości w całym procesie produkcyjnym jest niezbędna. Przeprowadzamy różne badania, takie jak badania nieniszczące (NDT) i badania właściwości mechanicznych, aby upewnić się, że odlewy spełniają wymagane normy.
Na podstawie wyników tych testów możemy wprowadzać iteracyjne zmiany w projekcie. Jeśli konkretny odlew wykazuje oznaki skurczu, możemy dostosować projekt wlewu lub pionu w następnej iteracji. Ten ciągły proces doskonalenia pomaga nam dostarczać naszym klientom odlewy stalowe najwyższej jakości.
Wniosek
Optymalizacja projektowania odlewów stalowych obejmuje połączenie zrozumienia podstawowych zasad, wyboru odpowiednich materiałów, zastosowania projektu pod kątem koncepcji wykonalności, wykorzystania zaawansowanej technologii i wdrożenia solidnego procesu kontroli jakości. Postępując zgodnie z tymi krokami, możemy tworzyć odlewy stalowe, które są nie tylko wysokiej jakości, ale także opłacalne.
Jeśli działasz na rynku odlewów stalowych, chętnie porozmawiam z Tobą na temat tego, w jaki sposób możemy zoptymalizować projekt, aby spełnić Twoje specyficzne potrzeby. Niezależnie od tego, czy jest to niewielka część niestandardowa, czy projekt produkcyjny na dużą skalę, jesteśmy tutaj, aby Ci pomóc. Skontaktuj się z nami, aby rozpocząć rozmowę i wspólnie pracować nad uzyskaniem najlepszych odlewów stalowych dla Twojej firmy.
Referencje
- Campbell, John. „Odlewy”. Butterworth-Heinemann, 2003.
- Kalpakjian, Serope i Steven Schmid. „Inżynieria i technologia produkcji”. Pearsona, 2013.
